ARIKETAK

DIEDRIKO SISTEMA:
HONA HEMEN AURKI DITZAKEZU ZURE KABUZ EGITEKO ARIKETAK.
BESTE ORRI BATEAN KOPIATU BEHARKO DITUZU EBAZTEKO.

EJERCICIOS PARA RESOLVER EN EL SISTEMA DIÉDRICO

1- PUNTOS, RECTAS Y PLANOS

- Dibuja las proyecciones (tres) correspondientes a los puntos A(0,30,-20) y B(-25,-10,50)

- ¿En qué cuadrantes se situará una recta que pase por dichos puntos A y B?

- Dibuja las proyecciones(diferenciando las partes vistas y ocultas) y señala las trazas (TV y TH) de esa recta.

- Dibuja tres proyecciones de cada recta:
                            R: oblicua al Plano Horizontal  y paralela al Plano Vertical. Forma 30º con el PH y tiene un alejamiento  negativo de – 15 mm
                            S: de Perfil. Forma 45º con cada plano de proyección y pasa por los cuadrantes 1º, 4º y 3º.
                            L: De punta. Perpendicular al PV con cota negativa  -20.

Indica por cuáles de los cuadrantes pasan las rectas .

- Dibuja un plano proyectante vertical que forme 30º con el Horizontal y coloca en él un punto de cota -15 y otro de alejamiento 40 mm (Dibuja las proyecciones de ambos puntos)

- Pon un punto de alejamiento 25 mm en un plano paralelo a la Línea de Tierra. Dicho plano ha de formar 60º con el PH y 30º con el PV, además de pasar por los cuadrantes 1º,4º y 3º.

2- LAS RECTAS EN EL PLANO

- Dibuja una recta frontal y una línea de máxima pendiente en : un plano oblicuo, un proyectante vertical, un plano paralelo a la L.T.

- Sitúa una línea de máxima inclinación en: un plano paralelo al PH, un plano que contenga a la L.T. y vaya del 2º al 4º cuadrantes.

- Dibuja el plano del que la recta que pasa por A(0,30,10) y B(50,-25,15) sea de máxima inclinación.

- Dibuja otros planos en que pueda caber dicha recta A-B.

3- HALLAR PLANOS


- Dibuja el plano en que están los puntos A(0, 20, -40), B(40, -15, 50) y C(-25, 0, 10)

 Halla el plano en el que se encuentran una recta (R: paralela al PV y oblicua al PH, de alejamiento negativo -15 y una desviación de 45º con el PH) y un punto P(15,15,40)

- Representa el plano en que se hallan dos rectas. Una es la R del ejercicio anterior. La otra es paralela a R, pero con alejamiento positivo = 20 mm

4- INTERSECCIONES DE PLANOS



jueves, 28 de mayo de 2015

ESCALAS

El trabajo a ESCALA es fundamental en esta asignatura de Dibujo Técnico. Relacionar las medidas de la realidad con las de las imágenes que realizamos o comparar, parcialmente o en su totalidad, aquella realidad que vemos o representamos en relación con sus proporciones debe ser algo habitual para un dibujante.


Aquí puedes ver muchos ejemplos de PLANOS que te ayudarán en el desarrollo de tu trabajo




martes, 26 de mayo de 2015

HERRAMIENTAS PARA DIBUJO TÉCNICO Y SU USO



Teclea sobre la palabra INSTRUMENTOS para acceder a una página en la que encontrarás explicaciones sobre las herramientas propias del dibujo técnico y su empleo.



CÓNICA FRONTAL

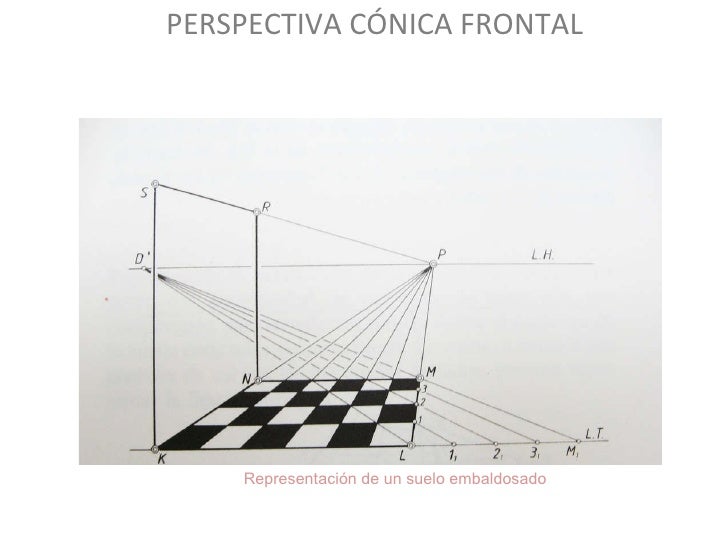

Entra AQUÍ y accederás a imágenes y explicaciones sobre Perspectiva Cónica Frontal





INTERSECCIÓN DE PLANOS



                            Si tecleas AQUÍ podrás acceder a varios casos de intersecciones.


Resultado de imagen de interseccion de planos

viernes, 22 de mayo de 2015

Tangencias



AQUÍ podéis encontrar información sobre este tema ya conocido (3º ESO).
Si quieres saber más cosas, hay unos vídeos que podéis consultar.
